程控电压衰减器（射频衰减器的应用）
由于衰减器在控制振幅和提高不匹配负载的电压驻波比（VSWR）方面的效用，其是许多电气设计中不可缺少的一部分。一些应用包括在测试设备前利用固定衰减器作为保护使其保持在设备的动态范围内的测试设置。例如，固定衰减器可以用来填充来自高功率测试设备（DUT）的功率传感器和功率表。如果测试设备的输出功率为+ 36dBm，则其会使功率传感器远远超出其动态范围，进入压缩状态，甚至导致功率传感器爆炸。在传感器前放置一个20 dB的固定衰减器有助于防止这种情况，并允许校准后准确测量输出功率。
不同类别衰减器的不同应用
固定衰减器也可以使负载的不匹配最小化。例如，功率放大器可能不匹配到50欧姆，并可能导致反射增加和输出信号损失，驻波比即为这些反射的测量值。当信号经过衰减器两次时，放置在放大器前的固定衰减器将增加衰减器值的两倍的回波损耗。由于回波损耗和驻波比成反比，这种配置将提高驻波比。

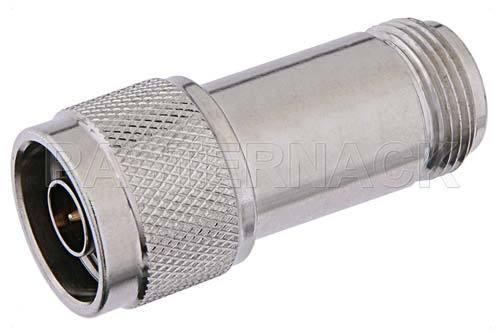

PE7004-1(固定式衰减器，1dB,N型公头到N型母头，可达18GHz
可编程衰减器可用于许多由计算机控制的应用，以保持特定的插入损耗。通过计算机控制系统增益的能力使这些设备在模拟传输、自动测试设备、衰落模拟等方面非常有用。

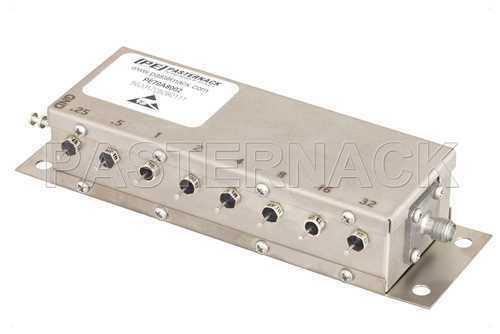

PE70A8002(可编程式衰减器，SMA母头，达1000MHz)
由于用户能够选择特定的衰减，可变衰减器和步进衰减器非常类似于可编程衰减器。可变和步进衰减器为手动控制，因此，其在实验室场景和专门的测试设备中往往方便使用，并可以由经验丰富的工程师进行调整。

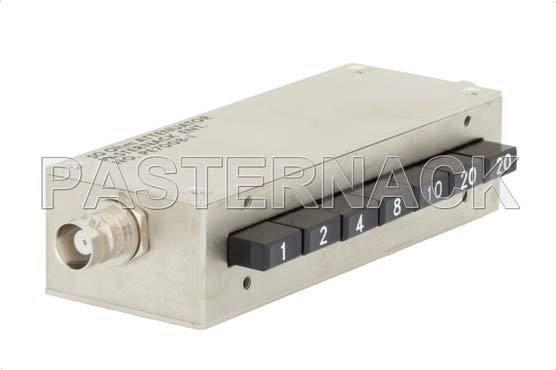

PE7008-1(步进式衰减器，BNC母头到BNC母头，达750MHz)

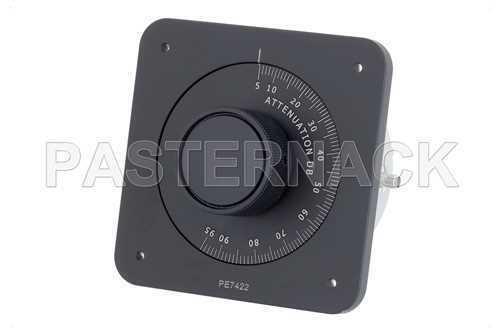

PE7422(连续可变衰减器，SMA母头到SMA母头，达4GHz)
在需要与直流隔离的测试设置中，或在任何不需要的直流可能流入系统的设置中，使用直流阻隔衰减器。

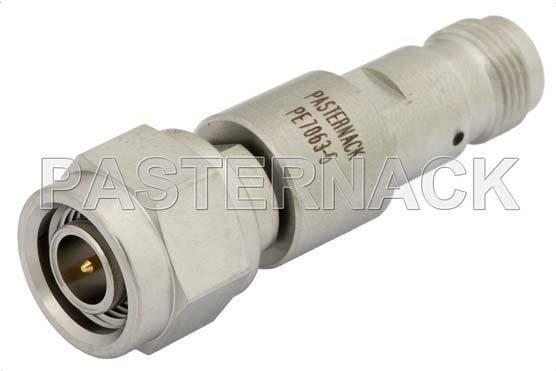

PE7063-6(直流偏置式衰减器，TNC公头到TNC母头，500MHz~2GHz)
